As bombas hidráulicas de alta pressão são utilizadas em processos industriais que precisam concentrar força para fixar, conformar, comprimir, movimentar ou posicionar componentes com controle e repetibilidade.
Essas aplicações estão presentes em centros de usinagem, dispositivos de fixação, máquinas operatrizes, injetoras, calandras e diferentes equipamentos da indústria metalmecânica.
No entanto, trabalhar com pressões elevadas não significa apenas instalar uma bomba com maior capacidade. É necessário considerar a vazão exigida em cada etapa, o volume de óleo movimentado, o comportamento da carga, o tempo de atuação e a estabilidade necessária ao processo.
Também é importante analisar como a potência hidráulica será gerada. Em sistemas convencionais, o conjunto formado pelo motor elétrico e pela bomba pode permanecer acionado mesmo durante etapas com baixa demanda, favorecendo o consumo de energia e o aquecimento do óleo.
A tecnologia AirDraulic, da Drausuisse, utiliza uma lógica diferente. Suas unidades possuem acionamento pneumático, e mantém o circuito pressurizado e fornecem óleo quando os atuadores demandam. A linha inclui unidades de estágio simples para pressões de até 260 bar e configurações de estágio duplo que alcançam 290 bar.
O que são bombas hidráulicas de alta pressão?Bombas hidráulicas de alta pressão são equipamentos utilizados para movimentar óleo em circuitos que precisam operar sob níveis elevados de pressão. A bomba gera o fluxo hidráulico. A pressão se desenvolve quando esse fluxo encontra a resistência imposta pela carga e pelos componentes do circuito. Quanto maior a força exigida pela operação, maior tende a ser a pressão necessária, considerando a área de atuação do cilindro ou de outro atuador. Nas aplicações industriais, esse princípio permite concentrar força em equipamentos relativamente compactos. Por isso, a hidráulica é aplicada em operações como:
O conceito de alta pressão depende das características de cada processo. Neste conteúdo, o termo está relacionado principalmente às operações industriais atendidas pelas unidades AirDraulic, que trabalham em faixas de 5 a 260 bar ou de 5 a 290 bar, conforme a configuração utilizada. |
|
Como funcionam as bombas hidráulicas de alta pressão?
O funcionamento de um circuito com bombas hidráulicas de alta pressão começa pela retirada do óleo de um reservatório. A bomba desloca esse fluido para as tubulações, válvulas e atuadores da máquina.
Quando uma válvula direciona o óleo para um cilindro, por exemplo, o fluido preenche uma de suas câmaras e movimenta o pistão. A pressão aumenta de acordo com a resistência encontrada até que seja produzida a força necessária para executar a operação.
O processo convencional pode ser resumido em algumas etapas:
- O motor aciona a bomba hidráulica.
- A bomba retira óleo do reservatório.
- O fluido é direcionado ao circuito.
- As válvulas controlam pressão, vazão e sentido.
- O atuador transforma a energia hidráulica em força ou movimento.
- O óleo retorna ao reservatório após cumprir sua função.
Em sistemas de alta pressão, o controle dessas etapas precisa ser preciso. Variações de pressão, mudanças na viscosidade ou alterações na vazão podem interferir no tempo de ciclo, na força aplicada e na repetibilidade da máquina.
Pressão e vazão têm funções diferentes
A análise de bombas hidráulicas de alta pressão exige a compreensão de duas grandezas principais: pressão e vazão.
Pressão hidráulica
A pressão está relacionada à resistência do circuito e à força necessária para realizar o trabalho.
Um dispositivo de fixação precisa atingir pressão suficiente para manter a peça posicionada durante a operação. Uma prensa, por sua vez, precisa desenvolver força compatível com a conformação ou a montagem executada.
Vazão hidráulica
A vazão representa o volume de óleo movimentado durante determinado período. Ela influencia principalmente a velocidade de atuação dos cilindros e motores hidráulicos.
Uma aplicação pode exigir alta vazão para realizar uma aproximação rápida e, depois, menor vazão sob pressão elevada para completar a operação. Por isso, avaliar apenas a pressão máxima não é suficiente para dimensionar o sistema.
A tecnologia utilizada deve acompanhar as diferentes fases do ciclo, disponibilizando pressão e volume de óleo compatíveis com cada momento da máquina.
Quais bombas hidráulicas podem trabalhar em alta pressão?
As bombas hidráulicas de alta pressão podem utilizar diferentes princípios construtivos. A definição depende da pressão requerida, da vazão, da frequência de operação e do nível de controle esperado.
Bombas hidráulicas de pistões
As bombas de pistões são frequentemente associadas às aplicações de maior pressão. O óleo é movimentado pela ação alternada de pistões instalados em configurações axiais ou radiais.
Essas bombas podem apresentar deslocamento fixo ou variável. Nos modelos variáveis, a quantidade de óleo fornecida pode ser ajustada conforme as necessidades do circuito.
São encontradas em prensas, máquinas de conformação, injetoras e equipamentos que exigem maior controle da geração hidráulica.
Bombas hidráulicas de engrenagens
As bombas de engrenagens deslocam o óleo pelos espaços formados entre as engrenagens e a carcaça.
São equipamentos de construção relativamente simples e robusta. A faixa de pressão atendida depende da configuração e do projeto do componente.
Podem ser utilizadas em circuitos industriais com demandas regulares, sistemas auxiliares e máquinas que não exigem as mesmas condições de controle de aplicações mais críticas.
Bombas hidráulicas de palhetas
As bombas de palhetas utilizam um rotor com elementos deslizantes para criar variações de volume e movimentar o óleo.
Elas podem atender aplicações industriais que valorizam funcionamento regular e menor nível de ruído. A adequação a operações de alta pressão deve considerar os limites definidos para cada equipamento.
Além do tipo de bomba, é necessário analisar se a lógica convencional de acionamento é a mais eficiente para o processo. Em máquinas com longos períodos de espera ou manutenção de pressão, manter o conjunto motor-bomba em funcionamento pode consumir energia sem entregar trabalho proporcional.
Onde as bombas hidráulicas de alta pressão são utilizadas?
As bombas hidráulicas de alta pressão atendem aplicações nas quais o sistema precisa vencer cargas elevadas, manter forças controladas ou executar movimentos com repetibilidade.
A tecnologia Drausuisse é direcionada principalmente à manufatura metalmecânica e a máquinas acionadas hidraulicamente. Entre os segmentos apresentados pela empresa estão metalurgia, máquinas especiais, usinagem, indústria automotiva, injeção de alumínio, máquinas operatrizes e vulcanização.
Dispositivos de fixação
Dispositivos hidráulicos são utilizados para posicionar e manter peças firmes durante operações de fabricação.
A pressão precisa ser suficiente para impedir deslocamentos, mas também deve permanecer estável para não deformar a peça ou alterar suas condições de posicionamento.
As unidades AirDraulic AS/LT são indicadas para dispositivos de fixação, centros de usinagem, centros de torneamento e máquinas operatrizes, trabalhando em pressões de até 260 bar.
Centros de usinagem e torneamento
Tornos e centros de usinagem CNC utilizam potência hidráulica em placas, morsas, contrapontos e sistemas auxiliares.
Nesses processos, uma variação na força de fixação pode afetar a repetibilidade e a qualidade da usinagem. Por isso, a estabilidade da pressão e da temperatura do óleo possui relevância direta para a operação.
A Drausuisse aponta os tornos e centros de usinagem CNC entre as principais aplicações de sua tecnologia, especialmente nos dispositivos hidráulicos utilizados nessas máquinas.
Prensas e máquinas de montagem
Prensas de montagem utilizam pressão hidráulica para inserir, unir, comprimir ou posicionar componentes.
A pressão necessária depende do material, da geometria das peças, do curso do cilindro e da força exigida pela operação. Em muitos casos, a máquina alterna etapas de aproximação, prensagem e retorno, cada uma com demandas diferentes de vazão e pressão.
Testes hidrostáticos
Nos testes hidrostáticos, o sistema aplica pressão controlada para verificar a resistência e a estanqueidade de componentes.
Essas aplicações exigem capacidade de alcançar a pressão especificada e mantê-la durante o período necessário para a avaliação. Equipamentos para testes hidrostáticos fazem parte das aplicações em máquinas especiais atendidas pela Drausuisse.
Injetoras de alumínio e rodas
As injetoras precisam movimentar determinado volume de óleo e alcançar as condições de pressão exigidas pelas diferentes etapas do ciclo.
A Drausuisse indica as unidades AirDraulic ASH/LTH para injetoras de rodas e outras aplicações que apresentam maior demanda de óleo hidráulico. Essa configuração de estágio duplo trabalha em uma faixa de 5 a 290 bar.
Calandras de conformação
Calandras utilizam força para conformar materiais por meio de cilindros e rolos.
O sistema hidráulico pode atuar na movimentação, no posicionamento e na aplicação da pressão necessária ao processo. As unidades AirDraulic ASH/LTH são destinadas também a calandras de conformação e operações com maior volume de óleo.
Máquinas operatrizes
Diferentes máquinas operatrizes utilizam força hidráulica para executar movimentos, manter componentes posicionados ou alimentar dispositivos auxiliares.
A Drausuisse atende máquinas operatrizes acionadas hidraulicamente, com soluções dimensionadas conforme pressão, vazão, volume de óleo e comportamento do ciclo produtivo.
Quais são os desafios das aplicações de alta pressão?
A operação em alta pressão aumenta a importância do dimensionamento e do controle do sistema. Uma configuração inadequada pode gerar perdas de eficiência, instabilidade e redução da vida útil dos componentes.
Aquecimento do óleo
A circulação contínua e as perdas de energia podem aumentar a temperatura do óleo.
Com o aquecimento, a viscosidade do fluido sofre alterações. Isso pode interferir na vedação, na lubrificação e na resposta dos componentes hidráulicos.
Em determinadas unidades convencionais, torna-se necessário instalar trocadores de calor e infraestrutura adicional para controlar a temperatura.
Consumo de energia
O conjunto motor-bomba pode ser dimensionado para a condição de maior demanda, mesmo quando esse pico ocorre somente em uma parte limitada do ciclo.
Quando o acionamento permanece ativo durante períodos de espera ou manutenção da pressão, existe consumo de energia sem movimentação proporcional dos atuadores.
Vazamentos
Quanto maior a pressão do circuito, maior deve ser a atenção a conexões, vedações, mangueiras e tubulações.
Vazamentos podem representar perda de óleo, redução de desempenho, riscos ao ambiente de trabalho e aumento das necessidades de manutenção.
Ruído do bombeamento
O acionamento e a movimentação do fluido podem gerar ruído, especialmente em unidades que permanecem em funcionamento contínuo.
Esse fator deve ser considerado na especificação do sistema e na organização do ambiente fabril.
Instabilidade do processo
Variações de temperatura, viscosidade, pressão ou vazão podem afetar a repetibilidade da máquina.
Em operações de usinagem, fixação, montagem e conformação, essa instabilidade pode causar ajustes frequentes, perda de produtividade e inconsistências no processo.
Como escolher bombas hidráulicas de alta pressão?
A escolha não deve considerar somente a pressão máxima informada pelo fabricante. É necessário avaliar todo o perfil operacional da máquina.
Faixa de pressão
A tecnologia precisa atender a pressão normal de trabalho, os picos do ciclo e a margem de segurança definida no projeto.
Também é importante evitar o superdimensionamento, que pode aumentar custos, consumo e complexidade sem oferecer ganho real ao processo.
Volume de óleo exigido
Duas aplicações com a mesma pressão podem precisar de volumes de óleo muito diferentes.
Um dispositivo compacto de fixação possui uma demanda distinta de uma injetora ou de uma central que alimenta várias máquinas.
Vazão necessária
A vazão deve acompanhar a velocidade esperada para os movimentos. Também é necessário identificar se o processo exige entrega constante ou se possui fases com necessidades diferentes.
Frequência de atuação
Alguns equipamentos trabalham continuamente. Outros passam longos períodos mantendo a pressão ou aguardando uma nova demanda.
Esse comportamento influencia diretamente a escolha da lógica de geração de potência.
Estabilidade requerida
Aplicações críticas podem exigir mínima variação de pressão e vazão. Nesses casos, é necessário avaliar não apenas a capacidade máxima, mas a linearidade da entrega.
Disponibilidade de ar comprimido
Em soluções pneumáticas, a capacidade da rede de ar deve ser analisada. Quando a geração de ar comprimido é limitada ou quando a aplicação exige pressão e vazão lineares, uma tecnologia híbrida pode ser mais adequada.
A FlugDraulic combina acionamento pneumático e conjunto eletromecânico para manter pressão e vazão constantes, sendo indicada para processos com baixa tolerância a variações ou limitações na disponibilidade de ar comprimido.

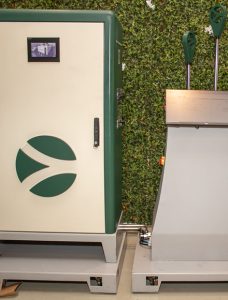

AirDraulic AS/LT para pressões de até 260 bar
A AirDraulic AS/LT é composta por um gerador de força hidráulica de estágio simples.
Sua faixa operacional vai de 5 a 260 bar, atendendo aplicações como:
- dispositivos hidráulicos de fixação;
- centros de usinagem;
- centros de torneamento;
- máquinas operatrizes;
- equipamentos com demandas semelhantes de pressão e volume.
Essa configuração é direcionada a processos nos quais a unidade precisa pressurizar o circuito e fornecer óleo de acordo com a atuação da máquina.
A tecnologia possui acionamento totalmente pneumático e substitui o conjunto motor-bomba das unidades hidráulicas convencionais. O circuito permanece pressurizado, estático e pronto para responder quando os atuadores demandam óleo.
AirDraulic ASH/LTH para pressões de até 290 bar
As unidades AirDraulic ASH/LTH utilizam um gerador de força hidráulica de estágio duplo.
Elas operam entre 5 e 290 bar e são indicadas para processos com maior demanda de óleo hidráulico, como:
- injetoras de rodas;
- equipamentos de mistura;
- calandras de conformação;
- máquinas com maior volume de óleo no ciclo;
- centrais que abastecem mais de uma máquina.
A configuração também pode ser utilizada como central de fornecimento de óleo pressurizado para atender demandas simultâneas.
Os sistemas AirDraulic possuem construção modular, permitindo integrar expansões conforme a evolução da operação industrial.
Qual é a diferença entre as unidades AS/LT e ASH/LTH?
A principal diferença está na configuração do gerador de força, na pressão máxima e no perfil das aplicações atendidas.
AirDraulic AS/LT
- gerador hidráulico de estágio simples;
- faixa de 5 a 260 bar;
- indicada para dispositivos de fixação;
- aplicação em tornos e centros de usinagem;
- atendimento a máquinas operatrizes.
AirDraulic ASH/LTH
- gerador hidráulico de estágio duplo;
- faixa de 5 a 290 bar;
- indicada para maior demanda de óleo;
- aplicação em injetoras e calandras;
- possibilidade de abastecer várias máquinas.
A seleção deve considerar pressão, vazão, volume, frequência de atuação e comportamento do processo. A maior pressão disponível não significa, isoladamente, que a unidade seja a opção mais adequada.
Como a AirDraulic substitui o conjunto motor-bomba?
Nas unidades hidráulicas convencionais, um motor elétrico aciona a bomba para movimentar o óleo.
A AirDraulic substitui esse conjunto por uma tecnologia de acionamento pneumático. Em vez de manter o bombeamento elétrico contínuo, a unidade conserva o circuito pressurizado e entrega óleo conforme a necessidade dos atuadores.
Essa lógica pode reduzir o tempo de acionamento e evitar a geração contínua de calor associada à operação convencional.
Segundo a Drausuisse, a tecnologia pode alcançar:
- redução de até 90% no consumo de energia elétrica;
- diminuição de até 90% no volume de óleo instalado;
- estabilização da temperatura e da viscosidade do fluido;
- menor ruído durante o bombeamento;
- eliminação da necessidade de trocadores de calor em aplicações compatíveis;
- aumento da vida útil do óleo, das mangueiras e das vedações;
- redução de vazamentos e intervenções no sistema.
Os resultados dependem das características de cada máquina e devem ser avaliados a partir dos dados reais do processo.
Diagnóstico antes da definição da unidade
Antes de substituir bombas hidráulicas de alta pressão ou alterar a geração de potência, é importante medir como a máquina trabalha.
A análise pode incluir:
- pressão em cada etapa do ciclo;
- vazão utilizada;
- volume deslocado;
- tempo de atuação;
- períodos de espera;
- temperatura do óleo;
- consumo de energia;
- quantidade de máquinas atendidas;
- estabilidade da pressão;
- ocorrências de falhas e paradas.
A TickDraulic foi desenvolvida para otimizar esse levantamento de dados e aumentar a assertividade da aplicação definitiva.
Sua configuração plug & play realiza a sucção diretamente de um reservatório existente, o que facilita a instalação para diagnóstico sem exigir grandes mudanças iniciais na infraestrutura da máquina.
Monitoramento de sistemas de alta pressão
Além de gerar a potência hidráulica, acompanhar a condição do sistema ajuda a identificar desvios antes que eles provoquem falhas ou paradas.
A SmartDraulic integra hardware e software para coletar dados presencialmente ou de forma remota. A solução oferece recursos para identificação prévia de falhas de processo e equipamento, gerenciamento de produtividade, armazenamento de histórico em nuvem e compilação de informações para análises.
Em aplicações de alta pressão, esse acompanhamento pode apoiar a avaliação da estabilidade, do desempenho e do comportamento do sistema ao longo do tempo.
Bombas hidráulicas de alta pressão com geração sob demanda
As bombas hidráulicas de alta pressão são fundamentais em processos que precisam transformar a energia do fluido em grandes forças de fixação, movimentação, conformação ou montagem.
Entretanto, alcançar a pressão necessária é apenas uma parte da aplicação. Também é preciso controlar vazão, temperatura, consumo, ruído e estabilidade durante todas as etapas do ciclo.
As unidades AirDraulic AS/LT atendem operações de até 260 bar, como dispositivos de fixação e centros de usinagem. Já as unidades ASH/LTH alcançam 290 bar e são direcionadas a processos com maior demanda de óleo, incluindo injetoras, calandras e centrais para várias máquinas.
Com acionamento pneumático e fornecimento de óleo conforme a demanda, a tecnologia Drausuisse propõe uma geração de potência hidráulica mais inteligente, previsível e sustentável.
